一、概述
电能质量越来越重要,提高功率因数是最重要的手段,不仅节约用电成本而且投资效益十分显著。
二、无功功率
电网中的变压器,电机、感应加热器、线圈等感性负载的电流滞后产生的磁场反向能称为无功功率。此外电力的输送也会产生大量的无功功率。他们导致:
◆增加电能消耗及用电成本
◆增大电网功率损耗及电网压降
◆降低输电效率
◆增加变压器损耗及配电电缆尺寸
◆引发瞬变,暂态,波动,畸变,下凹等

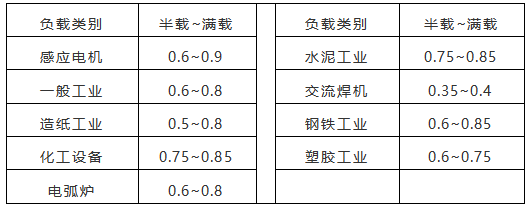

三、 各种负载的功率因数
四、无功补偿主要器件
◆电容器
产生超前无功功率以补偿滞后的无功功率,稳定电网电压,进行电网波形校正。低压从100V~1000V,容量从1Kvar~100Kvar(单台),1000Kvar(装置)
◆电抗器
针对电网非线性负载的谐波污染,与电容器串联谐振组成去谐电容器组,降低谐波畸变达到清洁电网的目的。
◆接触器
作为开关器件切换电容器组,开关操作有机械方式为主,对快速负荷应采用电子开关方式,如电焊机,吊机等。
◆熔断器
当今无功补偿采用熔断器负荷开关代替塑壳开关作短路保护,是更为可靠,有效,及安全的选择。
◆控制器
智能化无功优化控制装置,可保证电容器组优化组合及用最少开关次数实现最大的操作可能性,对快速负荷采用不同的信号(电平)触发方式。

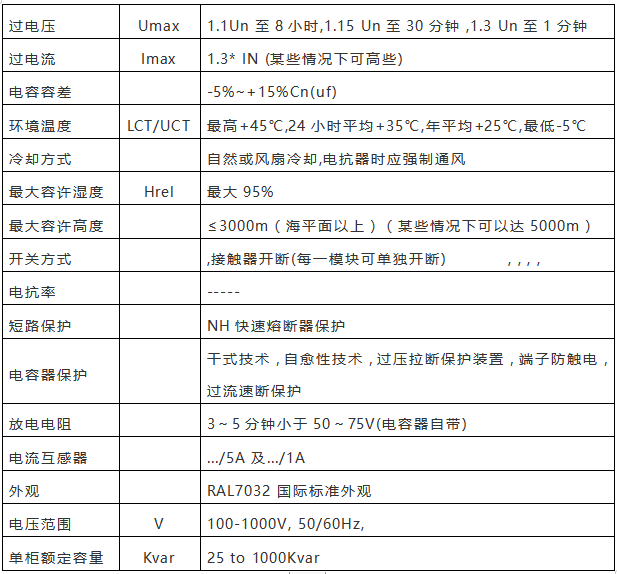

五、智能自动无功补偿装置主要技术参数
