一、概述
无源滤波也称为LC滤波,是较早出现的用于抑制供电系统中谐波的滤波技术。PRHC高压、PRLC低压无源滤波装置具有结构简单、设备投资少、运行可靠性高、运行费用低等优点,至今仍北广泛应用。
二、适用范围
PRHC高压、PRLC低压无源滤波装置适用于冶金、石油、化工、造纸、市政等行业。
三、性能特点
◆结构简单,维护方便
◆经济适用,可滤除大部分谐波,使系统达到国家标准(GB/T14549-93)
◆保护齐全,具有过流、过压、低电压、低周波、不平衡保护、电容器熔丝保护等功能。
四、使用环境
◆环境湿度:最低温度-10℃,最高温度40℃
◆相对湿度:不超过85%,无凝露
◆海拔高度:不超过2000米(2000米以上特殊设计)
◆安装地点:户内安装使用,垂直倾斜度不超过5度,无火灾、爆炸危险、导电尘埃、腐蚀气体及剧烈振动的场所
注:其它特殊使用环境的请在订货时详细说明。

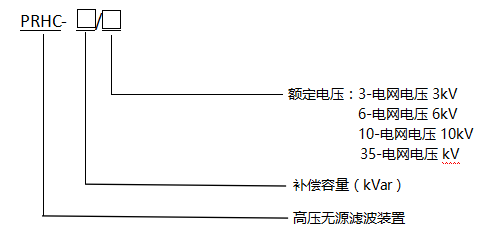

五、型号说明
◆电网电压≥3kV
举例:某10kV系统侧使用滤波补偿装置。
系统所带非线性负载为直流调速器,采用6脉波整流工作方式,通过计算需要无功补偿量为2000kVar,故可选择使用的装置型号为:PRHC-2000/10
◆电网电压<3kV
举例:某660V系统侧使用滤波补偿装置
系统所带非线性负载为直流调速器,采用6脉冲整流工作方式,通过计算需要无功补偿量为2000kVar,故可选择使用的装置型号为:PRLC-2000/660
注:由于实际工矿通常比较复杂,选型时用户可与我公司技术部门联系,共同确定方案。
六、主要技术参数
◆额定电压:0.4~35kV
◆基波频率:50Hz/60Hz
◆滤除谐波次数:5th、7th、11th、11th、13th以上
◆滤波效率:谐波滤除率大于70%
◆无功补偿:是系统功率因数大于0.92
◆工作方式:连续工作
◆结构:柜式、敞开式
