一、适用范围
NHF系列智能静止式进相器适用于建材、冶金、轧钢、造纸、制药、化工、矿山等工业领域的高低压三相绕线式异步电动机,可用于恒转矩负载的功率因数的就地补偿,能显著降低电动机和电力线路上损耗,节约电能,改善电网供电质量,降低电动机温升,具有明显经济效益和社会效益。
二、基本原理
NHF系列智能静止式进相器通过检测电机转子回路电流的变化,经过控制器的智能化处理,能自动跟踪电机转速的变化,控制变频器把50Hz的交流市电转变成与异步电动机的转子电流频率相同的电势EF,施加到绕线式异步电动机的转子绕组上,以改变电机的转子和定子电流的相位。使异步电动机的功率因数明显提高,从电网吸取的无功功率大大减少,定子电流大幅度降低。
三、性能特点
◆提高电动机功率因数能到0.95以上,降低无功功率60~70%,降低定子电流15~20%,能有效地减少电动机供电线路的电压损失及电力损耗,节约有功功率。
◆结构形式为无触点,参数容易调节,因而不怕灰尘,很容易与电动机达到最佳配合,克服了旋转式进相器的两大缺点。
◆采用交-交变频与微机控制技术真正做到无环流系统,使设备本身的能耗降低到最小。
◆本产品采用智能化技术,能自动进相与自动退相,具有故障自动诊断功能。
◆安装、调试、维护过程中不会影响到生产的正常运行,维护时间、维护费用少。
◆本公司生产的进相器在设计上克服了国内同类产品的一些重大不足,在控制方式上采用智能化技术,使进相器在运行过程更可靠、更稳定。性能更优于传统的电容补偿和旋转式进相器。
四、使用环境
◆环境温度:最低温度-20℃,最高温度40℃。
◆相对湿度:不超过90%,无凝露。
◆海拔高度:不超过2000米(2000米以上特殊设计)
◆安装地点:户内安装使用,垂直倾斜度不超过5度,无火灾、爆炸危险、导电尘埃、腐蚀气体及剧烈震动的场所。
◆控制电源:三相四线AC380V,40A~100A,50Hz
注:其它特殊使用环境的请在订货时详细说明。

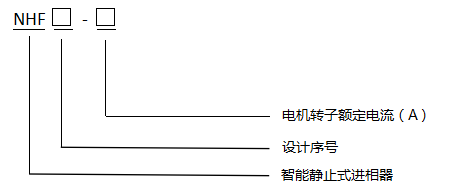

五、型号说明:

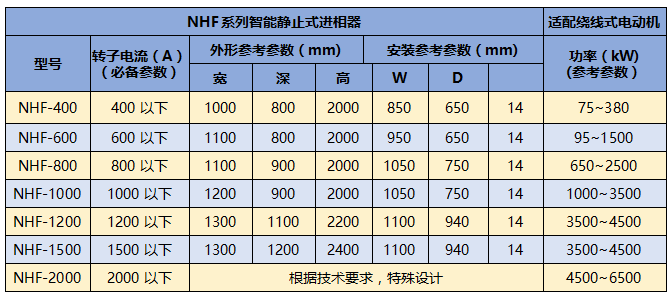

六、主要规格型号
注:随着产品不断升级更新,外形尺寸会有所变化,敬请谅解。
