一、适用范围
本产品主要用于建材、冶金、电力、矿山等工业部门的离心风机、水泵、轧机及其它类似设备200～6000kw的大中型绕线式异步电动机的起动与调速。是目前工业部门选用的主要调速设备。
特别适合那些对设备可靠性要求非常高的行业，如电力、采矿等行业的节能改造。对于鼠笼型电动机，经特殊改造后，在不改变原电机参数、水泥基础、不破坏原电机等的前提下，也一样适用于此调速器。
二、工作原理
在电机的转子回路串入一特制的液体电阻，通过传动装置平滑地调整液体电阻中两极板间的距离，来改变电阻值，达到调整电机转速的目的。电阻越大，电机转速越低；电阻为零，电机达到全速。电机在调速运行状态下电阻长期通电所产生的焦耳热，由循环装置将液体强制泵入换热设备，进行散热。换热用冷却水可以循环使用。

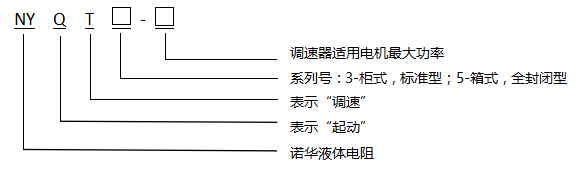

三、型号说明
四、主要特点
无极调速、调速比可达2：1；亦可更大范围；
节能显著，仅次于变频，比液力耦合器节能高3～8％;如风量的利用率在85～60％，其节电效果可达25～50％；
与液力耦合器相比，布置灵活、使用方便；冷却水量少40％左右，基本免维护；消除滑差，可全速运行；
比变频调速、可控硅串级调速经济、可靠、无谐波；
兼具有电机起动器功能，且具有起动电流小（小于1.3倍额定电流），起动平稳，低电压能起动等优点；
调节风量的线性度更好。
五、主要技术参数
起动电流 Iq ≤1.3Ie(A)
调速比 风机和水泵类负载约为2:1
运行节电率 10% — 50%（根据负载不同）
电解液正常温度 3 — 65 ℃
六、符合标准
低压成套开关设备和控制设备 IEC 60947-4-2；GB14048.6-2002；GB14048.1-2000；GB3797-1989；
NYQT 系列固态软起动器 Q/XNH6-2006

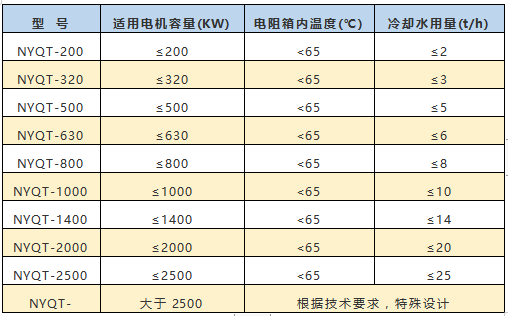

七、主要规格型号
七、正常工作条件
周围空气温度上限不超过+50℃，下限不低于-5℃；大气相对温度不超过85%；
在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）；
无显著的摇动与冲击振动，海拔高度不超过2千米。
注：如有特殊使用条件，请申明、协商。
